Катамаран - ГЕРКУЛЕС

#1 Сообщение sirius_x » 01 июн 2017, 19:55

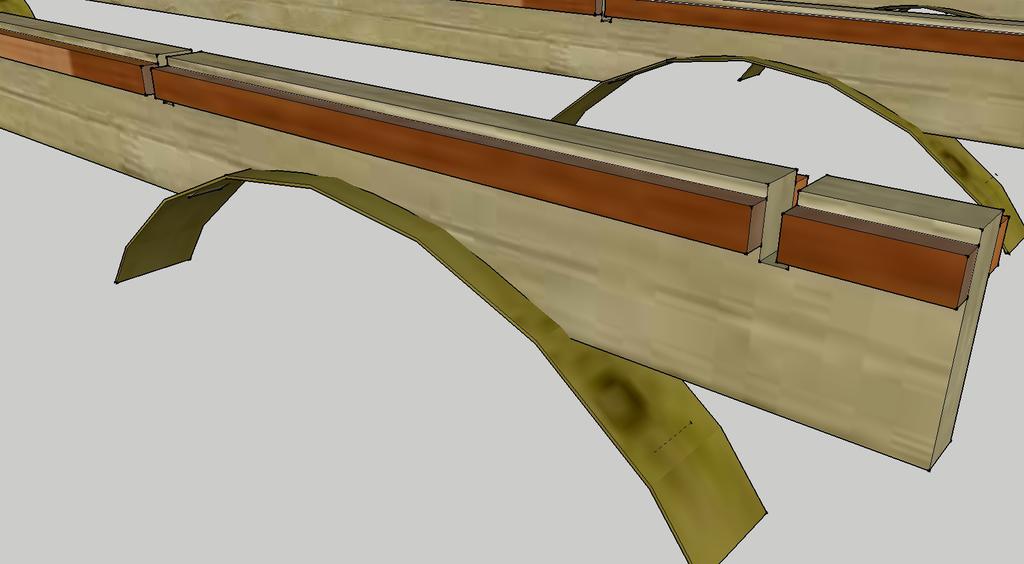

1. Шпангоут 1 типоразмер количество 9 шт (шпангоуты №1, 2, 3, 4, 5, 6, 15, 16) вид 1, вид 2, вид 3
2. Шпангоут 2 типоразмер количество 1 шт (шпангоут №7) вид 1, вид 2, вид 3
3. Шпангоут 3 типоразмер количество 3 шт (шпангоуты №8, 9, 10) вид 1, вид 2, вид 3
4. Шпангоут 4 типоразмер количество 1 шт (шпангоут №11) вид 1, вид 2, вид 3
5. Шпангоут 5 типоразмер количество 3 шт (шпангоут №12, 13, 14 ) вид 1, вид 2, вид 3

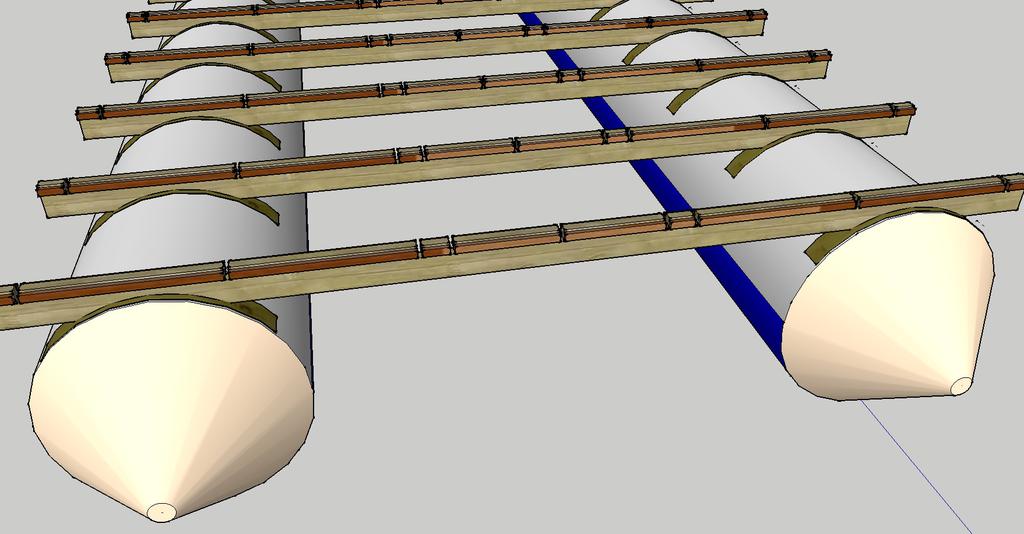

6. Стрингер 1 типоразмер количество 16 шт вид 1, вид 2, вид 3
7. Стрингер 2 типоразмер количество 8 шт вид 1, вид 2, вид 3
8. Внутренняя лодка 1 шт общий вид 1, 2, 3, 4 Стрингер внутренней лодки вид 1, вид 2, вид 3, лодка вид 1, вид 2

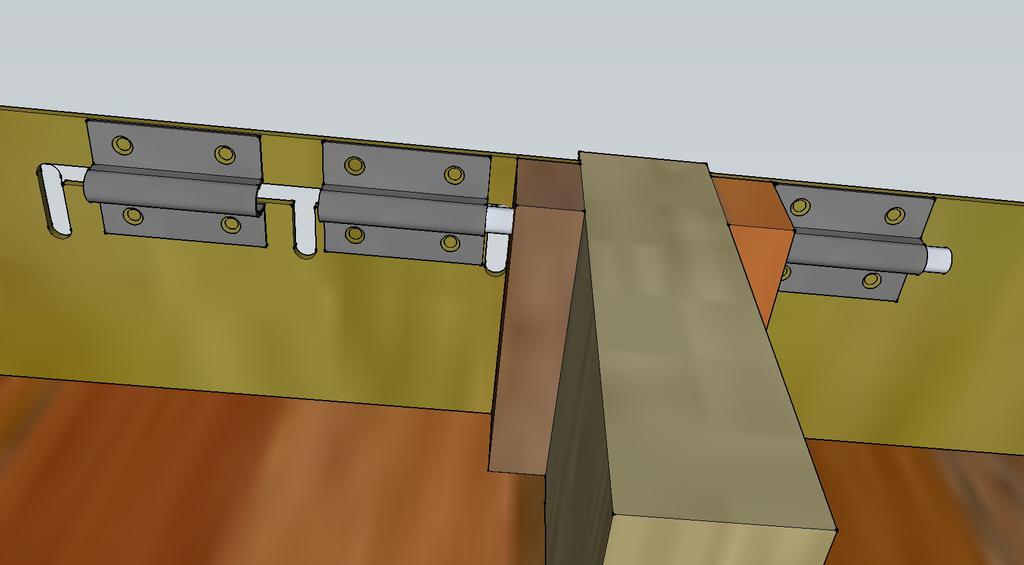

9.Седло замка количество 384 шт вид 1, вид 2
10.Шток замка - количество 128 шт

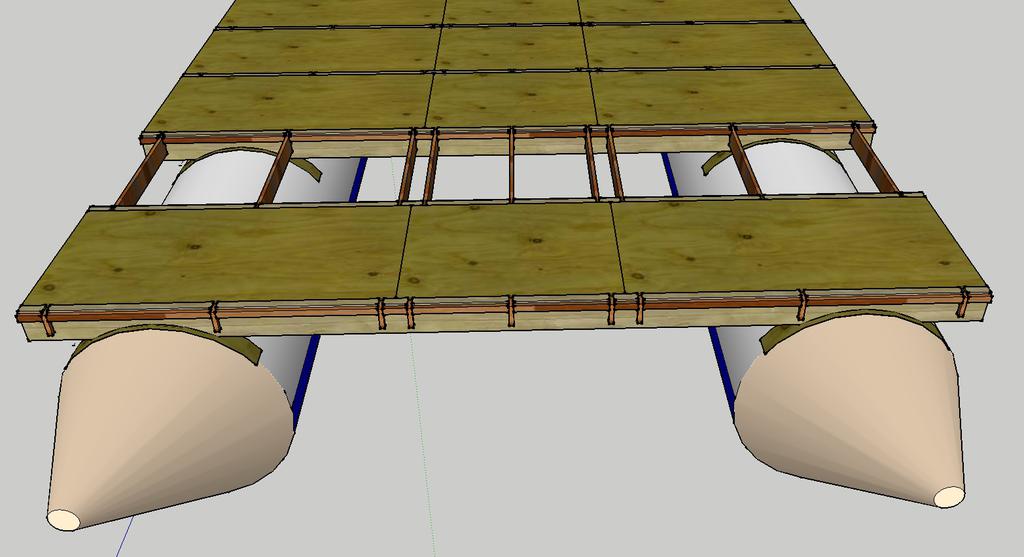

11.Палубный настил - количество 64 шт
12.Держатель ограждения - количество 34 шт
Для изготовления каркаса катамарана потребуется:
4 листа пнд размером 2000х4000х15 мм;
2 листа пнд размером 2000х3000х4 мм рисунок, файл skp

Весовые характеристики катамарана Таблица Гугл



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#2 Сообщение sirius_x » 01 июн 2017, 19:56

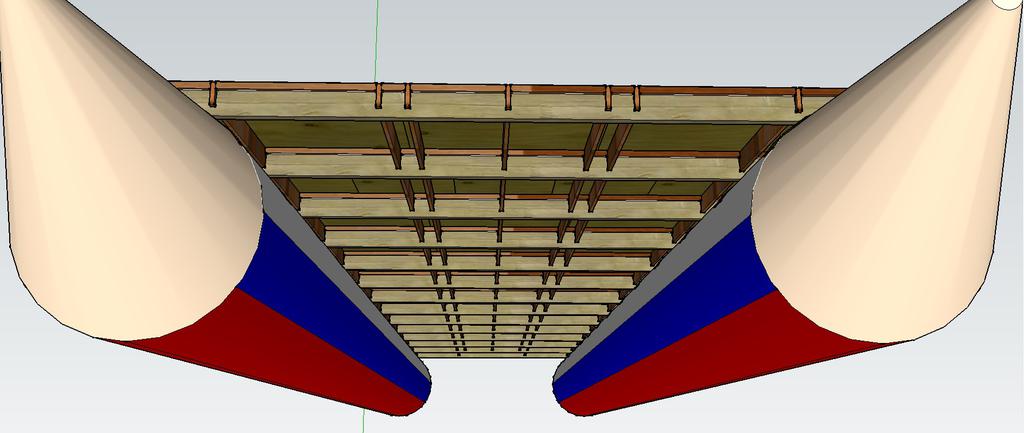

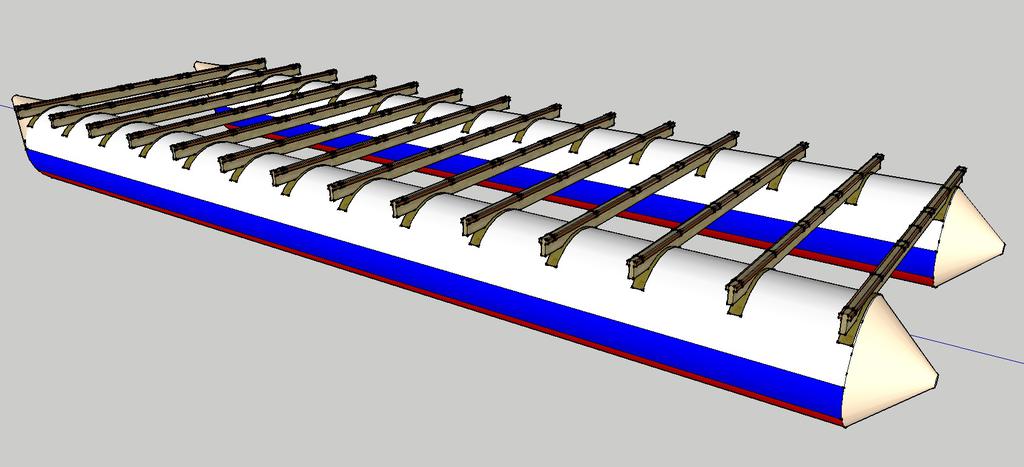

Первые наброски ходовой части
Красная полоса - полоса ватерлинии при максимальной массе 2400 кг возможно вывести катамаран на глиссирование.
Синея полоса - клиренс тоннеля катамарана, до синий полосы можно опускать все багажные отделения.
Белая полоса - место размещение ходовой части катамарана
Похоже без Анатолия в очередной раз не получится :oops:
Надо нам вот таких пластин нагнуть из металла 0,5- 0,7 мм



BBcode Link

El Patron
Бродяга
Сообщения: 1229
Возраст: 33
Зарегистрирован: 12.07.13
Имя: Антон
Благодарил (а): 111 раз
Поблагодарили: 82 раза
Columbia

Катамаран - ГЕРКУЛЕС

#3 Сообщение El Patron » 01 июн 2017, 22:04

"Хороший приговор" себе приписали с этими баллонами. :kod17: :kod03:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#4 Сообщение sirius_x » 01 июн 2017, 22:46

Глаза боятся, руки делают :wink:



BBcode Link

Блудный доктор
Бродяга
Сообщения: 2260
Возраст: 39
Зарегистрирован: 26.06.12
Имя: Евген
Благодарил (а): 46 раз
Поблагодарили: 108 раз
Central African Republic

Катамаран - ГЕРКУЛЕС

#5 Сообщение Блудный доктор » 01 июн 2017, 22:52

И куда на этом корабле?



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#6 Сообщение sirius_x » 01 июн 2017, 22:58

С осадкой в 217 мм и грузоподъемностью 1,5 тонны - куда угодно!!!!
Автономность сумашедшая :kod12:
Но для начала надо реализовать прошлогодний маршрут по Северной Сосьве :wink:



BBcode Link

Глот
Бродяга
Сообщения: 1771
Возраст: 50
Зарегистрирован: 05.02.14
Имя: Виталий
Благодарил (а): 62 раза
Поблагодарили: 188 раз
Russia

Катамаран - ГЕРКУЛЕС

#7 Сообщение Глот » 01 июн 2017, 23:46

Не даёт покоя рукам? :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#8 Сообщение sirius_x » 02 июн 2017, 00:09

Дорогу осилит идущий :wink:
А когда дорогой идешь не один то и горы можно одолеть :wink:



BBcode Link

Глот
Бродяга
Сообщения: 1771
Возраст: 50
Зарегистрирован: 05.02.14
Имя: Виталий
Благодарил (а): 62 раза
Поблагодарили: 188 раз
Russia

Катамаран - ГЕРКУЛЕС

#9 Сообщение Глот » 02 июн 2017, 10:18

Так сколько доставка встаёт?



BBcode Link

Михалыч13
Бродяга
Сообщения: 422
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 26 раз
Поблагодарили: 71 раз
Russia

Катамаран - ГЕРКУЛЕС

#10 Сообщение Михалыч13 » 02 июн 2017, 10:52

sirius_x писал(а):Источник цитаты С осадкой в 217 мм и грузоподъемностью 1,5 тонны - куда угодно!!!!
Автономность сумашедшая :kod12:

Точно - "Геркулес" :shock:
С 25-кой, поди-ка и не выйдет на "вторую космическую"? :oops:
Может быть, транец сразу с запасом под сороковку или полтинничек спроектируете? Ну, чтобы потом не переделывать :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#11 Сообщение sirius_x » 02 июн 2017, 11:06

Об этом мы узнаем когда его оформление проведут в Ярославле.
Все данные - вес, объем, тара, упаковка были ориентировочные!
После всех процедур с упаковкой будет понятна цена.
С утра уже звонил в транспортную, узнаем о стоимости в течении дня, ближе к обеду по Москве



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#12 Сообщение sirius_x » 02 июн 2017, 11:14

Михалыч13 писал(а):Источник цитаты Может быть, транец сразу с запасом под сороковку или полтинничек спроектируете? Ну, чтобы потом не переделывать

А оно так и получается но думаю надо делать с запасом на 60 ку !
Вес моей 25 практически аналогичен 40 ке у меня мотор весит 84 кг у современной 40-ки - 88кг :oops:
Есть небольшие сомнения на счет выхода с 25 кой на глиссирование но война план покажет!
Если не сможет будем что-то думать на счет 40-60 ки :wink:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#13 Сообщение sirius_x » 02 июн 2017, 11:17

Михалыч13 писал(а):Источник цитаты Точно - "Геркулес"

На предыдущей платформе название долго не рождалось тут родилось мгновенно :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#14 Сообщение sirius_x » 02 июн 2017, 11:19

Сейчас в думках за что и как цеплять подвижную платформу волнового транца :%)



BBcode Link

Михалыч13
Бродяга
Сообщения: 422
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 26 раз
Поблагодарили: 71 раз
Russia

Катамаран - ГЕРКУЛЕС

#15 Сообщение Михалыч13 » 02 июн 2017, 11:36

sirius_x писал(а):Источник цитаты
Михалыч13 писал(а):Источник цитаты Может быть, транец сразу с запасом под сороковку или полтинничек спроектируете?

А оно так и получается но думаю надо делать с запасом на 60 ку !

Саша, так большинство четырехтактных 50/60 - в одном блоке, т.е. масса моторов (как и рабочий объем) одинаковые



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#16 Сообщение sirius_x » 02 июн 2017, 11:44

Анатолий надо вот таких пластин нагнуть 110 шт. :oops:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#17 Сообщение sirius_x » 02 июн 2017, 11:48

Михалыч13 писал(а):Источник цитаты Саша, так большинство четырехтактных 50/60 - в одном блоке,

Ну вобшем мы друг друга поняли надо делать под 60 ку :kod17:
Профиль 40х40 со стенкой 3 мм думаю даст очень серьезный запас по прочности для волнового транца.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#18 Сообщение sirius_x » 02 июн 2017, 11:50

Вопрос в другом как правильно опустить мост его закрепить и к нему закрепиться шарнирами :%)



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#19 Сообщение sirius_x » 02 июн 2017, 11:52

Мост желательно опустить до синей полосы !



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#20 Сообщение sirius_x » 02 июн 2017, 14:06

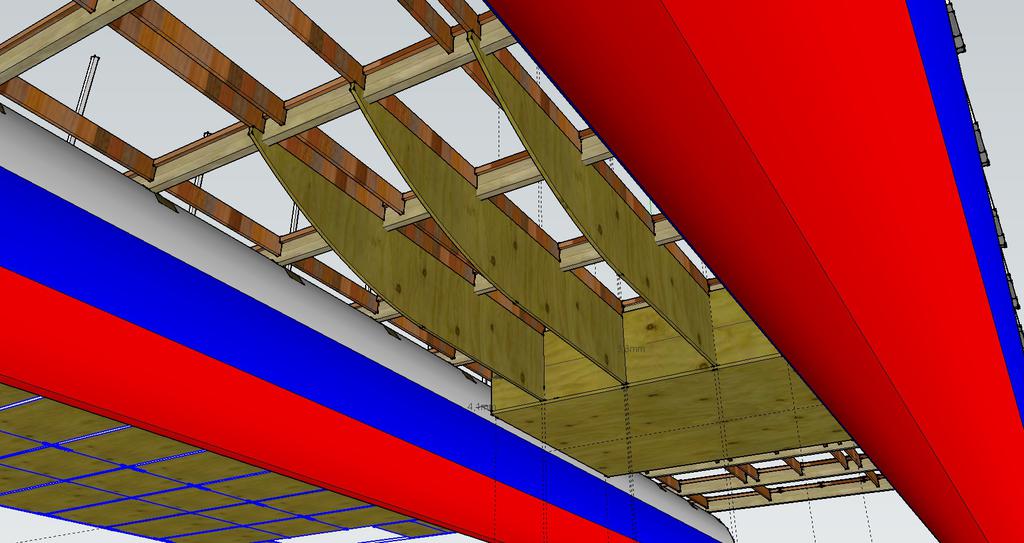

Подумалось что окно в палубе кормы для мотора не стоит делать, а оставить еще метр для разгона межбаллонной волны.
Если доверится опыту Альберта Назарова то центр величины» (ЦВ)- эта точка является центром тяжести), находится (0.35–0.45)L от транца. Получается что в 3,6 - 4,7 метрах от транца должен быть сосредоточен основной вес и основные грузовые отсеки!
У нас получается это между 8 и 10 шпангоутом
Целесообразно именно здесь опустить мост и сделать грузовые отсеки.
К ним наверно и прикрепить волноподъемный транец.
За счет этих багажников опустим мост и сможем уменьшить угол крепления волноподемного транца.
Получается что транец будет идти от 10 шпангоута до кормы - 3200 мм в пределах транспортных габаритов (3400)
Ну а от этих грузовых отсеков можно и волнорез в сторону носа направить



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#21 Сообщение sirius_x » 02 июн 2017, 14:14

Доступ к грузовым отсекам с палубы будет осуществляться как раз на границе дверей теплой каюты.
Один люк внутри каюты, другой люк с снаружи каюты у двери, вполне удачное место.
Из чего сделать этот грузовой отсек - мост :pardon:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#22 Сообщение sirius_x » 02 июн 2017, 15:21

Пришло оповещение транспортной компании расчетная дата прибытия 10.06.2017 это суббота :kod17:
Самое время собраться, накачать, пообщаться и обмыть :wink:
Приглашаю всех одноклубников в гости :beer: :friends:
Вес трех баллонов составил 110 кг.
Объем 0,81 куба :wink:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#23 Сообщение sirius_x » 02 июн 2017, 16:26

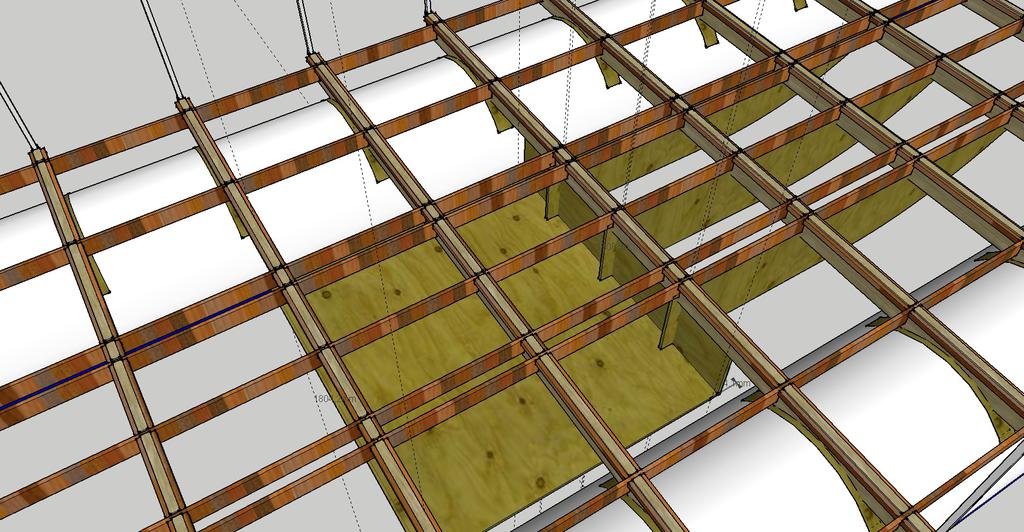

Надо как то распределить нагрузку выдаваемой мотором равномерно на всю ходовую часть.
Родилась идея сделать нижние стингера которые задействуют как минимум 6 шпангоутов что позволит рассредоточить нагрузку.
А может есть смысл вообще уйти от деревянного короба и сделать все килевыми стингерами :%)



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#24 Сообщение sirius_x » 02 июн 2017, 16:50

Поинтересней вариант, но как крепить к шпангоутам :%)



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9134
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 459 раз
Поблагодарили: 400 раз
Russia

Катамаран - ГЕРКУЛЕС

#25 Сообщение sirius_x » 02 июн 2017, 19:04

Придумал как завязать нижние стингера в общую ходовую частью катамарана :wink:
Нижние и верхние стингера соединим вместе и тем самым зафиксируем шпангоуты в замок ! :kod12:



BBcode Link

Вернуться в «Водный транспорт»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
