Катамаран - ГЕРКУЛЕС

#201 Сообщение sirius_x » 01 июн 2017, 19:55

1. Шпангоут 1 типоразмер количество 9 шт (шпангоуты №1, 2, 3, 4, 5, 6, 15, 16) вид 1, вид 2, вид 3
2. Шпангоут 2 типоразмер количество 1 шт (шпангоут №7) вид 1, вид 2, вид 3
3. Шпангоут 3 типоразмер количество 3 шт (шпангоуты №8, 9, 10) вид 1, вид 2, вид 3
4. Шпангоут 4 типоразмер количество 1 шт (шпангоут №11) вид 1, вид 2, вид 3
5. Шпангоут 5 типоразмер количество 3 шт (шпангоут №12, 13, 14 ) вид 1, вид 2, вид 3
6. Стрингер 1 типоразмер количество 16 шт вид 1, вид 2, вид 3
7. Стрингер 2 типоразмер количество 8 шт вид 1, вид 2, вид 3
8. Внутренняя лодка 1 шт общий вид 1, 2, 3, 4 Стрингер внутренней лодки вид 1, вид 2, вид 3, лодка вид 1, вид 2
9.Седло замка количество 384 шт вид 1, вид 2
10.Шток замка - количество 128 шт
11.Палубный настил - количество 64 шт
12.Держатель ограждения - количество 34 шт
Для изготовления каркаса катамарана потребуется:
4 листа пнд размером 2000х4000х15 мм;
2 листа пнд размером 2000х3000х4 мм рисунок, файл skp

Весовые характеристики катамарана Таблица Гугл



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#202 Сообщение sirius_x » 17 май 2018, 09:27

Тигер писал(а):Источник цитаты кунги в Урал и в ГАЗ 66 , буду обшивать

Крепкая фанера :good:
С 2009 года использую.
Находясь под открытым небом летом и зимой для последующего использования необходимо просто края торцевать на 3-4 см ;)
В целом фанера хорошая но в местах сочленения плота через год два появятся люфты, поэтому все же переиграл на пнд.



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#203 Сообщение Михалыч13 » 17 май 2018, 10:10

Тигер писал(а):Источник цитаты Михалыч , а чем нержавейка ( емкость) под рыбу плоха ?

Анатолий,
акромя стоимости, более ничем. :oops:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#204 Сообщение sirius_x » 17 май 2018, 10:14

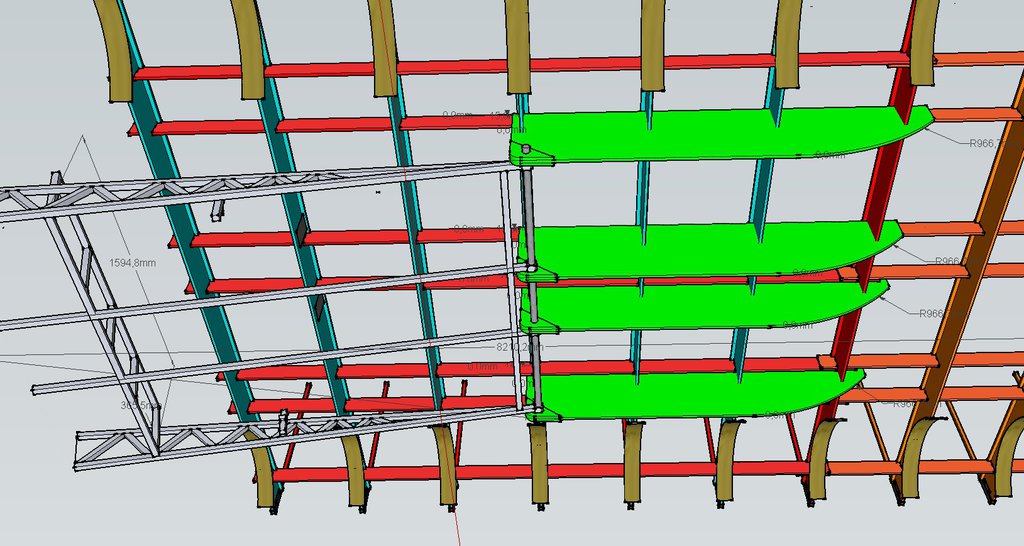

Волноподъемный транец думаю прикрепить к лодке изготовленной из пнд, которая в свою очередь будет опираться на 4 шпангоута и 4 стрингера в самом центре ЦВ катамарана.
В задней части волноподъемного транца будут стоять 2 гидро-пневмо или электрогидравлических цилиндра которыми можно будет управлять подъемом транца.



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#205 Сообщение Михалыч13 » 17 май 2018, 12:36

Александр, помнишь я как-то уже показывал этот ролик:

В Лонг-тейле этом, если в нужном месте к валовой трубе приделать поплавок, получится саморегулируемая по высоте система.
Дешево и сердито :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#206 Сообщение sirius_x » 17 май 2018, 12:37




BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#207 Сообщение sirius_x » 17 май 2018, 13:51



Доделал, теперь вроде все устраивает.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#208 Сообщение sirius_x » 17 май 2018, 13:56

Теперь надо все разобрать и сделать чертежи каждого изделия из пнд с отражением размеров и видов работ



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#209 Сообщение Михалыч13 » 17 май 2018, 14:06

sirius_x писал(а):Источник цитаты Доделал, теперь вроде все устраивает.

Что-то страшно стало... :shock:
Уже прикинул, сколько понадобится "Газелей"?



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#210 Сообщение sirius_x » 17 май 2018, 14:20

Плот в разобранном виде войдет в грузовую газель с кузовом длиной 4 метра. :kod17:
Позже покажу объем в разобранном виде и посчитаю вес :wink:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#211 Сообщение sirius_x » 17 май 2018, 18:30

Михалыч13 писал(а):Уже прикинул, сколько понадобится "Газелей"?

В планах попрежнему прикупить что то подобное в целях использования в качестве каюты и прицепа.
Но без грузовой газели не как :kod17:



BBcode Link

Charskiy
Администратор
Сообщения: 10710
Возраст: 46
Зарегистрирован: 22.06.12
Имя: Андрей
Благодарил (а): 990 раз
Поблагодарили: 318 раз
Russia

Катамаран - ГЕРКУЛЕС

#212 Сообщение Charskiy » 18 май 2018, 12:03

sirius_x писал(а):Источник цитаты Плот в разобранном виде войдет в грузовую газель с кузовом длиной 4 метра. :kod17:
Позже покажу объем в разобранном виде и посчитаю вес :wink:

А сборка/разборка по времени сколько будет?! :%)
Или это второстепенно и не так важно? :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#213 Сообщение sirius_x » 18 май 2018, 12:18

Charskiy писал(а):А сборка/разборка по времени сколько будет?! :%)
Или это второстепенно и не так важно? :kod17:

Если внимательно присмотреться к проекту то можно заметить, что в этом проекте практически отсутствуют болты, гайки и шурупы для сборки плота.
В этом проекте учтена практическая сторона этого вопроса.
Для сборки и разборки плота шуруповерт применяться будет совсем незначительно.
На сборку плота закладывается световой осенний день :wink:
Также обращаю внимание что при наличии теплого помещения на берегу (прицепа - каюты) время сборки отходит на второй план, устали можно и пивка с устатку выпить :wink: и отложить работы на следующий день ! Все зависит от того в каком настрое команда и что в приоритете :wink:

Закончил по шпангоутам снимать размеры.
Записал в верхнее сообщение.



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#214 Сообщение Михалыч13 » 18 май 2018, 14:15

El Patron писал(а):...если сравнить с Питером в 3 м. у Новгорода дешевле.

Парни, а стоимость доставки листов ПЭ уже прикидывали?

Мне для ящика нужен лист полипропилена.
У производителя он стоит чуть меньше трех тысяч рублей. В Тюмени - четыре... :cry:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#215 Сообщение sirius_x » 18 май 2018, 15:10

В целях унификации изменил размер палубного настила.
Палубный настил будут одного размера 1000х585х9 мм из влагостойкой фанеры



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#216 Сообщение sirius_x » 18 май 2018, 15:17

Михалыч13 писал(а):Источник цитаты Парни, а стоимость доставки листов ПЭ уже прикидывали?

Чем сейчас и занимаюсь ;)
Пообщался с производителем у него полностью оснащенное производство по пнд.
В ближайшем времени все досчитаю и сниму все размеры, потом отправлю производителю чтобы тот посчитал сколько и чего будет стоить.
Если стоимость работ будет космическая то будем покупать экструдер, фрезу и делать сами.
Для начала надо понимать сколько и чего надо!



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#217 Сообщение Михалыч13 » 18 май 2018, 15:52

sirius_x писал(а):Для начала надо понимать сколько и чего надо!

"Золотые слова"! :kod03:
даже в моем скромном случае:
лист на заводе - 3
лист в Тюмени - 4
ящик из этого листа - 6!
Как будет у вас, даже представить боюсь! :shock:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#218 Сообщение sirius_x » 18 май 2018, 16:07

Ну вроде все размеры снял можно разговаривать с производством ;)



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#219 Сообщение Тигер » 18 май 2018, 18:06

Михалыч .
Лист пищевой . 12х18н10т толщиной 1,5 мм. , стоит 9,4 т.руб. вес 37,5 кг . , Рубка , гибка и сварка в аргоне 5,0 т.руб . ( только для НАШИХ ) , конфигурация любая , не надо ждать и учиться работать с экструдером , и срок службы не определен и не гарантирован . Нержавеющая емкость вечная , еще внуки спасибо скажут . Самое главное нет хим.отравы , это не плот .



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#220 Сообщение Тигер » 18 май 2018, 18:08

Размер листа 2500 * 1250 мм.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#221 Сообщение sirius_x » 18 май 2018, 21:16

Тигер писал(а):Самое главное нет хим.отравы , это не плот .

Когда в магазин за хлебом пойдешь вспомни что такое полиэтиэлен и где он применяется ;)



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#222 Сообщение Тигер » 19 май 2018, 07:54

Ну как можно сравнивать временное хранение продуктов в пэт. мешке ( без соли и длительной засолки ) . Сейчас уже в открытую говорят , даже бутылку пэт. повторно под воду нельзя использовать и воду на солнце в ней хранить нельзя .



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#223 Сообщение sirius_x » 19 май 2018, 16:58

С ПЭТ все понятно :)
Лучше подскажи по

Сколько все эти причендалы нам обойдутся ? ;)



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#224 Сообщение Тигер » 20 май 2018, 08:37

Есть вопросы .
1. Покажи Седло , вид с низу , хочу увидеть паз . Сварочный шов сплошной или прерывистый ?
2. Шток , какая арматура ? Может просто круг ?
3. Держатель , толщина пластин , привязка по высоте трубы и расстояние между ними ? Какай шов ?



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#225 Сообщение sirius_x » 21 май 2018, 14:25

Тигер писал(а):1. Покажи Седло , вид с низу , хочу увидеть паз . Сварочный шов сплошной или прерывистый ?

Седло замка количество 384 шт вид 1 вид 2
Шов можно прерывистый.
Учитывая что у тебя серьезное производство тебе наверно проще на листогибочном станке эти детальки нагнуть :wink:

Тигер писал(а):Источник цитаты
2. Шток , какая арматура ? Может просто круг ?

Да, можно просто круг.

Тигер писал(а):Источник цитаты
3. Держатель , толщина пластин , привязка по высоте трубы и расстояние между ними ? Какай шов ?

Пластина 2 мм, расстояние между ними 15 мм, шов желательно сплошной.
Поправил размеры
внешний вид



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#226 Сообщение Тигер » 21 май 2018, 16:29

Гнуть , надо штамп делать , посмотрим как лучше .



BBcode Link

Вернуться в «Водный транспорт»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
