Катамаран - ГЕРКУЛЕС

#251 Сообщение sirius_x » 01 июн 2017, 19:55

1. Шпангоут 1 типоразмер количество 9 шт (шпангоуты №1, 2, 3, 4, 5, 6, 15, 16) вид 1, вид 2, вид 3
2. Шпангоут 2 типоразмер количество 1 шт (шпангоут №7) вид 1, вид 2, вид 3
3. Шпангоут 3 типоразмер количество 3 шт (шпангоуты №8, 9, 10) вид 1, вид 2, вид 3
4. Шпангоут 4 типоразмер количество 1 шт (шпангоут №11) вид 1, вид 2, вид 3
5. Шпангоут 5 типоразмер количество 3 шт (шпангоут №12, 13, 14 ) вид 1, вид 2, вид 3
6. Стрингер 1 типоразмер количество 16 шт вид 1, вид 2, вид 3
7. Стрингер 2 типоразмер количество 8 шт вид 1, вид 2, вид 3
8. Внутренняя лодка 1 шт общий вид 1, 2, 3, 4 Стрингер внутренней лодки вид 1, вид 2, вид 3, лодка вид 1, вид 2
9.Седло замка количество 384 шт вид 1, вид 2
10.Шток замка - количество 128 шт
11.Палубный настил - количество 64 шт
12.Держатель ограждения - количество 34 шт
Для изготовления каркаса катамарана потребуется:
4 листа пнд размером 2000х4000х15 мм;
2 листа пнд размером 2000х3000х4 мм рисунок, файл skp

Весовые характеристики катамарана Таблица Гугл



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#252 Сообщение sirius_x » 23 май 2018, 15:09

Тигер писал(а):Источник цитаты Поговори с ними может им токарные , фрезерные , карусельные , расточные и т.п. работы нужны ? По взаимо зачету сделаю .

СПАСИБО :friends:
Премного благодарен !!!!!



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#253 Сообщение sirius_x » 23 май 2018, 17:07

Для изготовления каркаса катамарана потребуется:
4 листа пнд размером 2000х4000х15 мм;
2 листа пнд размером 2000х3000х4 мм



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#254 Сообщение sirius_x » 23 май 2018, 17:56

Ну вот в плотную приблизились к финансовому вопросу.
Нам нужно 507 кг пнд при цене 150 рублей за кг это 76 т.р.
Может кто знает где подешевле найти и доставить до Тюмени ?



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#255 Сообщение sirius_x » 24 май 2018, 14:05

Пока решается финансовый вопрос надо обдумать транцевую плиту, ее место, ход, габариты, вес, места креплений цилиндров и какие цилиндры применить.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#256 Сообщение sirius_x » 01 июн 2018, 16:54

Форму последнего шпангоута надо поменять.
Мотор будет упираться в шпангоут при поднятии в режим мелководья.
Думаю сделать арку поверху последнего шпангоута




BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#257 Сообщение sirius_x » 04 июн 2018, 13:07

Вспомнил габариты мотора при его, откидывании

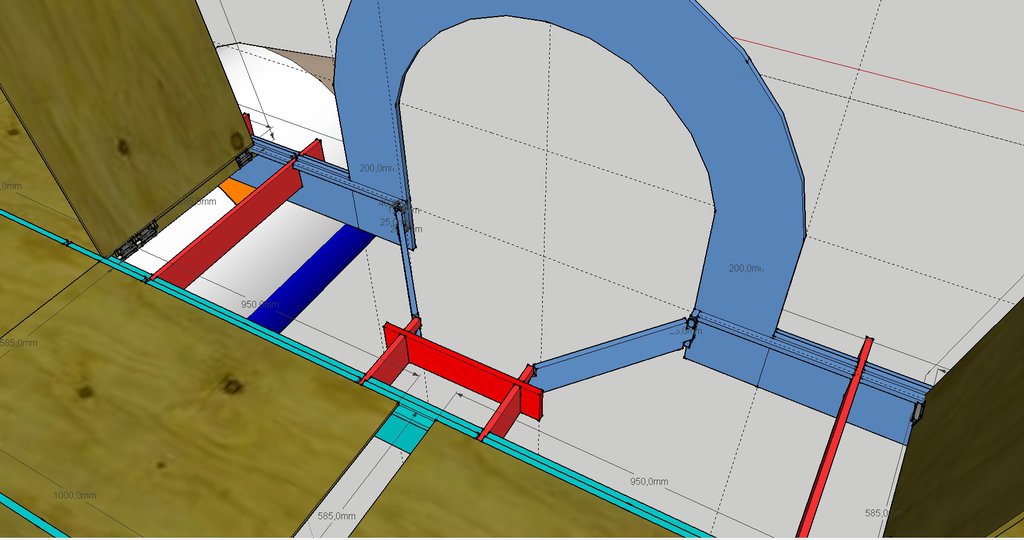

Изменил вид и габариты последнего шпангоута, будет выглядеть в виде подковы
Теперь надо как то верх подковки соединять воедино с рамой, только как это сделать без потери функциональности и с наименьшими движениями при сборке и разборке.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#258 Сообщение sirius_x » 05 июн 2018, 11:06

Компания "Политехника", посчитала и ответила
"Стоимость комплекта деталей по вашей заявке из полиэтилена РЕ100, с раскроем на ЧПУ и сваркой (шпангоуты, стенка), составит 300т.р.
Если просто материалы с раскройкой, то стоимость составит 200т.р. за комплект."



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#259 Сообщение sirius_x » 05 июн 2018, 11:46

При стоимости материала 76 т.р комплект рамы с работой выйдет в 300 т.р.
В принципе экструдер с прутком и ручной фрезер легко перекрываются стоимостью работ в 224 т.р.
Потом этот экструдер можно сдавать в аренду в Тюмени



BBcode Link

Михалыч13
Бродяга
Сообщения: 424
Возраст: 56
Зарегистрирован: 22.06.13
Имя: Сергей
Благодарил (а): 27 раз
Поблагодарили: 74 раза
Russia

Катамаран - ГЕРКУЛЕС

#260 Сообщение Михалыч13 » 05 июн 2018, 12:50

sirius_x писал(а):Источник цитаты При стоимости материала 76 т.р комплект рамы с работой выйдет в 300 т.р.

Однако...
Может все-таки "из говна и палок", чтобы уже этой осенью сухогруз увидел воду :oops:



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#261 Сообщение Тигер » 05 июн 2018, 14:31

За такие деньги , можно хорошую лодку с мотором взять . Ну, у богатых свои причуды .



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#262 Сообщение sirius_x » 05 июн 2018, 14:39

Михалыч13 писал(а):Источник цитаты Может все-таки "из говна и палок",

Хочется иметь быстро возводимый корабль многоразового использования :kod17:



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#263 Сообщение sirius_x » 05 июн 2018, 14:40

Тигер писал(а):Источник цитаты За такие деньги , можно хорошую лодку с мотором взять . Ну, у богатых свои причуды .

Можно, но это не тот кайф :wink:



BBcode Link

Charskiy
Администратор
Сообщения: 10710
Возраст: 46
Зарегистрирован: 22.06.12
Имя: Андрей
Благодарил (а): 990 раз
Поблагодарили: 318 раз
Russia

Катамаран - ГЕРКУЛЕС

#264 Сообщение Charskiy » 05 июн 2018, 22:53

sirius_x писал(а):Источник цитаты Компания "Политехника", посчитала и ответила
"Стоимость комплекта деталей по вашей заявке из полиэтилена РЕ100, с раскроем на ЧПУ и сваркой (шпангоуты, стенка), составит 300т.р.
Если просто материалы с раскройкой, то стоимость составит 200т.р. за комплект."

Акуеть. :%)
sirius_x писал(а):Источник цитаты
Тигер писал(а):Источник цитаты За такие деньги , можно хорошую лодку с мотором взять . Ну, у богатых свои причуды .

Можно, но это не тот кайф :wink:

Конечно есть много кайфов, но к каждому подходить надо осмыслено.
Я бы рассматривал своё вложение и интерес в данную конструкцию в случае скорого ухода с основного места работы с последующим занятием промысла: взять, к примеру, промысловый участок в районе Пелымского тумана и эдак в середине сентября загрузив катамаран парой снежиков, несколькими бочками бензина, продуктами и т.д. - всем необходимым для этого промысла и тихим сапом идти до места назначения. Разобрали, сложили по месту, в феврале - марте на снежиках домой, а по весне на гандономоторе съездить, собрать и вернуться обратно в гавань. Для меня это бы выглядело не финансовым, а моральным удовлетворением в плане удобства. Большего предназначения ему я не вижу. ИМХО.



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#265 Сообщение Тигер » 06 июн 2018, 09:14

Железяками будем помогать , может когда нибудь пригласят этот кайф словить .



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#266 Сообщение sirius_x » 06 июн 2018, 09:58

Charskiy писал(а):Источник цитаты подходить надо осмыслено.

Развернуть
Осмысленность - свойство восприятия, существующее на уровень сознания и характеризующее личностный уровень восприятия, — свойcтвo приписывать воспринимаемому объекту или явлению определенный смысл, обозначать его словами, относить к определенной языковой категории.

У нас разный личностный уровень восприятия, поэтому тут не может быть одного мнения и истины!
У меня к этому вопросу несколько другое осмысление и воспринять его можно как минимум после того как на подобной посудине пройдешь тысченку км по воде.
Если бы не было желания повторить подобное вновь, то и данной темы не существовало.
Charskiy писал(а):Источник цитатыЯ бы рассматривал .. занятием промысла .... Большего предназначения ему я не вижу. ИМХО.

У меня несколько другое мнение.
У меня, да и не только у меня, есть большое желание размеренно пройти по Обской губе, Ляпине, Хулге, Тазе, Югане, Тольке, Ваху и др.
Для этого как минимум катамаран и делается



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#267 Сообщение sirius_x » 06 июн 2018, 10:02

Тигер писал(а):Источник цитаты Железяками будем помогать , может когда нибудь пригласят этот кайф словить .

Для тебя каюта всегда открыта!
Тут самое главное чтоб время было на поездку :wink:



BBcode Link

Charskiy
Администратор
Сообщения: 10710
Возраст: 46
Зарегистрирован: 22.06.12
Имя: Андрей
Благодарил (а): 990 раз
Поблагодарили: 318 раз
Russia

Катамаран - ГЕРКУЛЕС

#268 Сообщение Charskiy » 06 июн 2018, 10:14

sirius_x писал(а):Источник цитаты У меня несколько другое мнение.
У меня, да и не только у меня, есть большое желание размеренно пройти по Обской губе, Ляпине, Хулге, Тазе, Югане, Тольке, Ваху и др.
Для этого как минимум катамаран и делается

Саш, я же не написал - кончай хренью страдать, а выразил именно своё мнение, и никому его не навязываю и не отговариваю. У меня тоже было желание использовать свой последний лодкомотор по Енисею и притокам, докупив на сороковку водомет, но, увы, не пересеклись желание и возможности, посему "спустился на землю" и получаю удовольствие от того, что есть.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#269 Сообщение sirius_x » 06 июн 2018, 12:20

Будем стремиться чтоб желание совпадало с возможностями

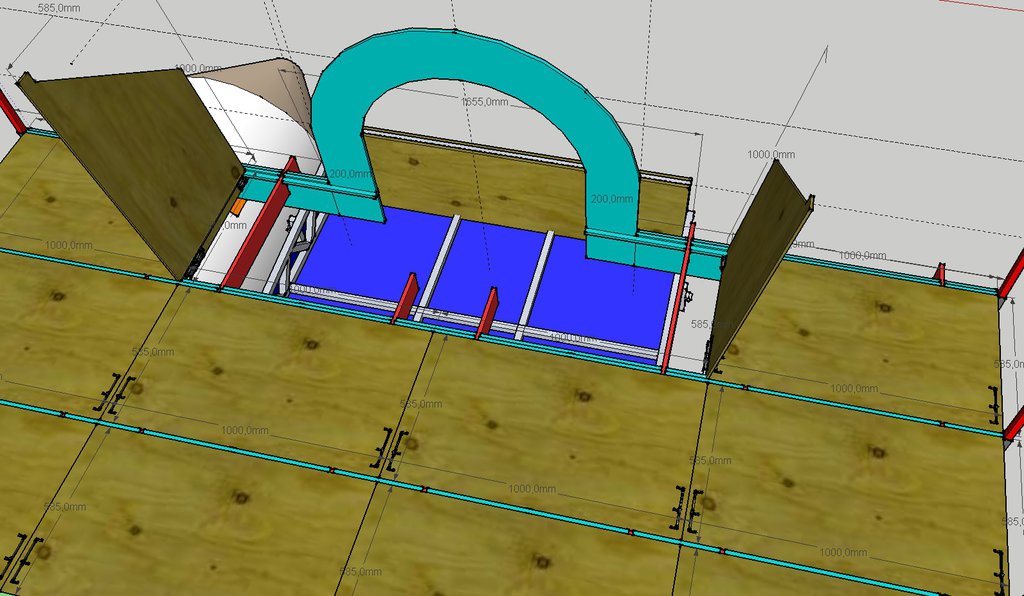

Доработал немного последний шпангоут, его крепление и настил палубы.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#270 Сообщение sirius_x » 06 июн 2018, 14:01

Доработал настил, закрепил арку





BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#271 Сообщение sirius_x » 06 июн 2018, 14:34

Теперь надо определить места креплений цилиндров и какие цилиндры применить или может вообще не цилиндры .
Ну и надо предусмотреть защиту в работе подъемника при наезде на препятствие волноподъемным транцем.
Надо чтобы подъем транца вверх не чего не ограничивало, а вот опускание вниз можно было регулировать по высоте с каюты



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#272 Сообщение sirius_x » 06 июн 2018, 16:32

Решение пришло быстро и достаточно простое.
Нижнее положение транцевой плиты ограничивается цепью, которая крепится к 16 шпангоуту.
Подъем транца будет осуществляться через ролики прикрепленные к раме транцевой плиты посредством лебедки установленной на 17 шпангоуте.
Управление лебедки с каюты посредством дистанционного управления.



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#273 Сообщение sirius_x » 06 июн 2018, 16:52

Как то так в максимально верхнем положении Изображение



BBcode Link

Тигер
Бродяга
Сообщения: 1252
Зарегистрирован: 10.03.14
Имя: Анатолий
Поблагодарили: 68 раз

Катамаран - ГЕРКУЛЕС

#274 Сообщение Тигер » 07 июн 2018, 07:43

А почему КУ большими буквами ? Может от КУ - КУ ? Или КУ да плывешь ? Или КУ да тебя занесло ?



BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#275 Сообщение sirius_x » 07 июн 2018, 09:27




BBcode Link

Автор темы
sirius_x
Супермодератор
Сообщения: 9061
Возраст: 42
Зарегистрирован: 22.06.12
Имя: Александр
Благодарил (а): 463 раза
Поблагодарили: 401 раз
Russia

Катамаран - ГЕРКУЛЕС

#276 Сообщение sirius_x » 07 июн 2018, 10:11

Если у меня есть много КЦ я имею право носить малиновые штаны :kod03:



BBcode Link

Вернуться в «Водный транспорт»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
